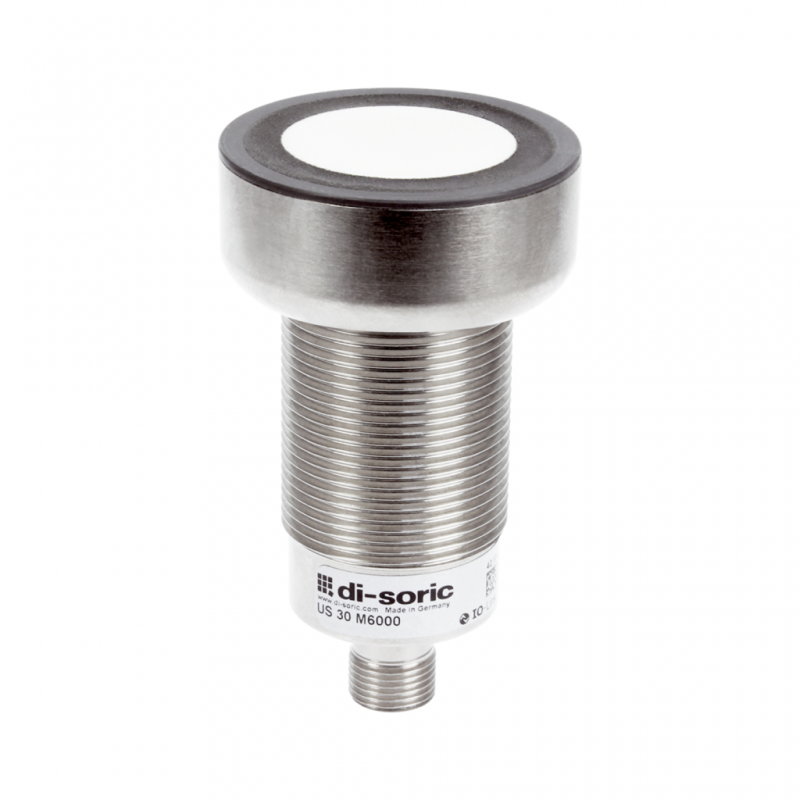

US 30 M 6000 G3-B4
Ürün Numarası: 210595
di-sori US 30 M serisi ultrasonik sensörler 6.000 mm'ye kadar geniş aralıklar için doğru seçimdir. Kompakt, kısa tasarımı ile ayırt edilir. Sensör ölçmek ve değiştirmek için çalıştırılabilir. US M30, basit öğretme ve IO-Link sayesinde hızla çalışır.
- IO-Link
- Ultrasonik sensör veya bariyer olarak yapılandırılabilir
- 3 farklı öğretme modu
- Kire karşı dayanıklı
- Metal kasa
- M12 konnektörlü
- Koruma sınıfı IP 67
Besleme Gerilimi
18...30 V DC
Yüksüz Akım (Maks.)
45 mA (24 V DC)
Ters Polarite Koruma
Evet
Kısa Devre Koruması
Evet
İzolasyon Gerilimi Dayanıklılığı
500 V
Boyutlar
M30X78 mm
Diş Tasarımı
M30X1.5
İletim Çıkışı
Eksenel
Montaj Mesafesi (Sensörden Sensöre)
1.400 mm
Nesnenin İletim Açısı
10°
Gövde Malzemesi
Pirinç (CuZn Nikel Kaplama)
Malzemeler
Epoksi Reçine PUR (Dönüştürücü Yüzey)
Koruma Sınıfı
III, Koruyucu Düşük Voltajda Çalışma
Çalışma Prensibi
Ultrasonik
Değerlendirme
Dijital
Tasarım
Dişli
Özellikler
IO-Link
Teslimat Kapsamı
Sensör, 2XM30 Somun
Fonksiyonlar
Öğretme (Pin 2), Çıkış 1, IO-Link (Pin 4)
Anahtarlama Çıkışı
Push-pull, 100mA, NO/NC Değiştirilebilir
Anahtarlama Akımı (Maks.)
100 mA
Gerilim Düşümü (Maks.)
2.0 V
Arayüz
IO-Link (V1.1, COM2 38.4 kBd, Akıllı Sensör Profili)
Nominal Anahtarlama Mesafesi (Sn)
6.000 mm
Ölçüm Aralığı
600...6.000 mm
Ölçüm Aralığı 1
600...6.000 mm (Öğretme İle)
Çözünürlük
Ø 1.0 mm
Standart Ölçüm Plakası
200X200 mm
Anahtarlama Histerezisi (Maks.)
5…50 mm (IO-Link ile Ayarlanabilir)
Tekrarlanabilirlik
4.0 mm
Doğrusallık Hatası
± 0.5 %
Hassasiyet Ayarı
Uzaktan Öğretme
Gösterge
LED Yeşil - Durum 1X Sarı - Anahtarlama Çıkışı
Frekans Değiştirme
80 kHz
Frekans Değiştirme 1
2.0 Hz
Hazırlık Gecikmesi (Maks.)
300 ms
Şok / Titreşim Yük
30 g, 11 ms / 10…55 Hz, 1,0 mm
Çalışma Sıcaklığı
-25...+70°C
Sıcaklık Sapması
% 0.2 / K (Telafi Edilmemiş) ,
< 1,5 % /Sn (Telafi Edilmiş)
Koruma
IP67
Bağlantı
Konnektör, M12 4 Pin
Bağlantı Kablosu
VK...
