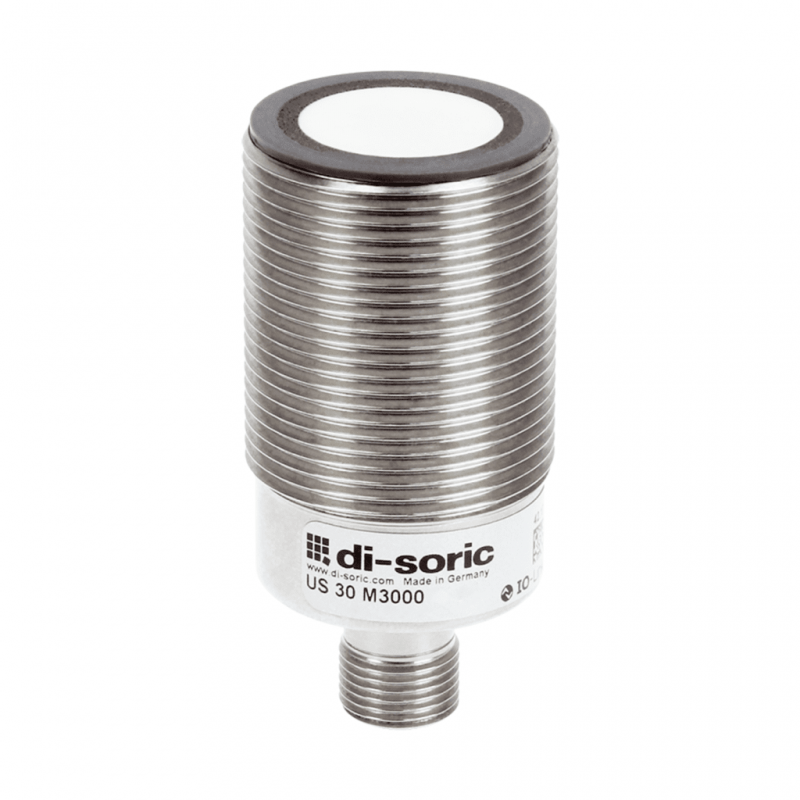

US 30 M 3000 IU-B4
Ürün Numarası: 210594
di-sori US 30 M serisi ultrasonik sensörler 6.000 mm'ye kadar geniş aralıklar için doğru seçimdir. Kompakt, kısa tasarımı ile ayırt edilir. Sensör ölçmek ve değiştirmek için çalıştırılabilir. US M30, basit öğretme ve IO-Link sayesinde hızla çalışır.
- IO-Link
- Ultrasonik sensör veya bariyer olarak yapılandırılabilir
- Analog akım çıkışı
- Analog voltaj çıkışı
- 3 farklı öğretme modu
- Kire karşı dayanıklı
- Metal kasa
- M12 konnektörlü
- Koruma sınıfı IP 67
Besleme Gerilimi
18...30 V DC
Yüksüz Akım (Maks.)
45 mA (24 V DC)
Ters Polarite Koruma
Evet, Analog Çıkış PİN 2 Hariç
Kısa Devre Koruması
Evet
İzolasyon Gerilimi Dayanıklılığı
500 V
Boyutlar
M30X60 mm
Diş Tasarımı
M30X1.5
İletim Çıkışı
Eksenel
Montaj Mesafesi (Sensörden Sensöre)
500 mm
Nesnenin İletim Açısı
10°
Gövde Malzemesi
Pirinç (CuZn Nikel Kaplama)
Malzemeler
Epoksi Reçine PUR (Dönüştürücü Yüzey)
Koruma Sınıfı
III, Koruyucu Düşük Voltajda Çalışma
Çalışma Prensibi
Ultrasonik
Değerlendirme
Dijital / Analog (IO-Link İle)
Tasarım
Dişli
Özellikler
IO-Link
Çalışma Modları
STANDART, Master / Slave işlevi (Senkronizasyon veya multipleks çalışma)
Teslimat Kapsamı
Sensör, 2XM30 Somun
Fonksiyonlar
Analog 0…10V / 4…20mA / 0… 20mA, Öğretme, anahtarlama çıkışı push-pull, PNP, NPN (Pin 2), Öğretme , push-pull, PNP, NPN, senkronizasyon, multipleks (PIN 4)
Anahtarlama Çıkışı
Push-pull, 100mA, NO/NC Değiştirilebilir
Anahtarlama Akımı (Maks.)
100 mA (Her Çıkış)
Gerilim Düşümü (Maks.)
2.0 V
Analog Çıkış
0…10 V, 4…20 mA (0...20 mA IO-Link)
Arayüz
IO-Link (V1.1, COM2 38.4 kBd, Akıllı Sensör Profili)
Yük Direnci
> 10 KΩ (0…10 V) / < 400 Ω (4…20 mA / 0...20 mA)
Nominal Anahtarlama Mesafesi (Sn)
3.000 mm
Ölçüm Aralığı
300...3.000 mm
Ölçüm Aralığı 1
300...3.000 mm (Öğretme İle)
Çözünürlük
1.0 mm (Ayarlanmış ölçüm aralığı/4095 (Analog çıkış)
Standart Ölçüm Plakası
200X200 mm
Anahtarlama Histerezisi (Maks.)
5…50 mm (IO-Link üzerinden ayarlanabilir / 15 mm fabrika ayarı)
Tekrarlanabilirlik
2.0 mm
Doğrusallık Hatası
± % 0.2
Hassasiyet Ayarı
Uzaktan Öğretme
Gösterge
LED Yeşil - Durum 1X Sarı - Anahtarlama Çıkışı
Ölçüm Frekansı
33 Hz
Frekans Değiştirme
125 kHz
Frekans Değiştirme 1
3.0 Hz
Hazırlık Gecikmesi (Maks.)
300 ms
Şok / Titreşim Yük
30 g, 11 ms / 10…55 Hz, 1,0 mm
Çalışma Sıcaklığı
-25...+70°C
Sıcaklık Sapması
% 0.2 / K (Telafi Edilmemiş) ,
< 1,5 % /Sn (Telafi Edilmiş)
Koruma
IP67
Bağlantı
Konnektör, M12 4 Pin
Bağlantı Kablosu
VK...
