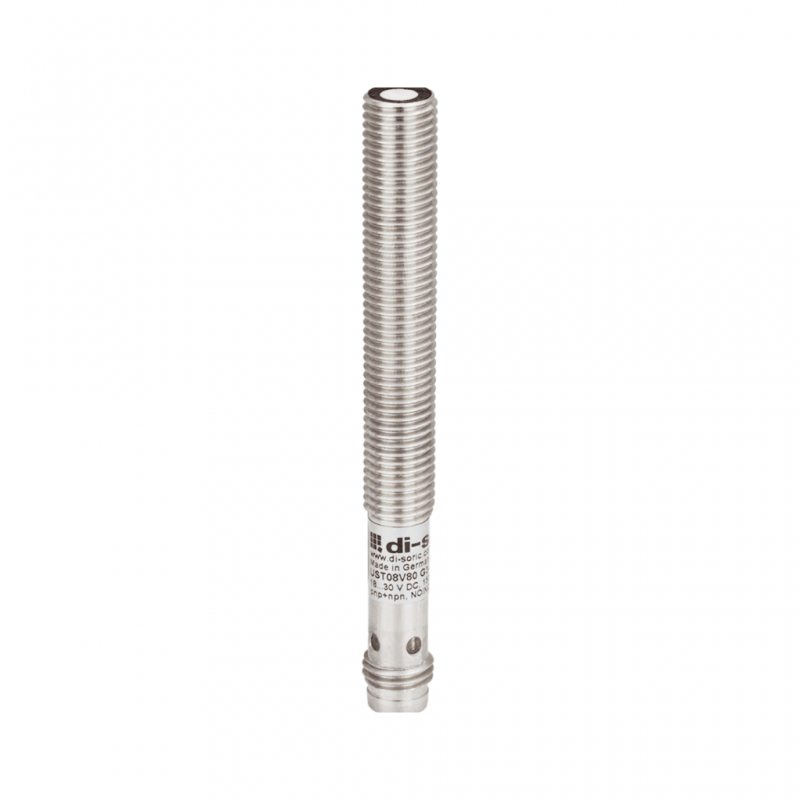

US 08 M 100 G3-T4
Ürün Numarası: 210539
di-soric US 08 serisi, en küçük ultrasonik sensördür ve makinelere çok kolay bir şekilde entegre edilebilir. Kısa mesafelerde, kurulum alanının sınırlı olduğu yerlerde bile, US 08 maksimum esneklik sunar ve sistemleri modernize etmek için mükemmeldir.
- IO-Link
- Ultrasonik sensör veya bariyer olarak yapılandırılabilir
- 3 farklı öğretme modu
- Kire dayanıklı
- Son derece küçük tasarım
- Metal kasa
- Konektör M8
- Koruma sınıfı IP 67
Besleme Gerilimi
18...30 V DC
Yüksüz Akım (Maks.)
30 mA (24 V DC)
Ters Polarite Koruma
Evet
Kısa Devre Koruması
Evet
İzolasyon Gerilimi Dayanıklılığı
500 V

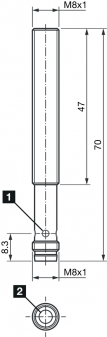

Boyutlar
M8X1
İletim Çıkışı
Eksenel
Montaj Mesafesi (Sensörden Sensöre)
60 mm
Gövde Malzemesi
Pirinç (CuZn Nikel Kaplama)
Malzemeler
Epoksi Reçine PUR (Dönüştürücü Yüzey)
Ağırlık
10 g
Koruma Sınıfı
III, Koruyucu Düşük Voltajda Çalışma
Çalışma Prensibi
Ultrasonik
Değerlendirme
Dijital
Tasarım
Dişli
Özellikler
IO-Link
Teslimat Kapsamı
Sensör, 2XM8 Somun
Anahtarlama Çıkışı
Push-pull, 150 mA NO/NC Değiştirilebilir
Anahtarlama Akımı (Maks.)
150 mA
Gerilim Düşümü (Maks.)
2.0 V
Arayüz
IO-Link (V1.1, COM2 38.4 kBd, Akıllı Sensör Profili)
Nominal Anahtarlama Mesafesi (Sn)
100 mm
Ölçüm Aralığı
20...100 mm
Ölçüm Aralığı 1
20...100 mm (Öğretme İle)
Çözünürlük
0.1 mm
Standart Ölçüm Plakası
20X20 mm
Anahtarlama Histerezisi (Maks.)
1...5 mm (IO-Link İle Ayarlanabilir)
Tekrarlanabilirlik
< 0.3 mm
Hassasiyet Ayarı
Uzaktan Öğretme
Gösterge
LED Yeşil - Durum 1X Sarı - Anahtarlama Çıkışı
Frekans Değiştirme
484 kHz
Frekans Değiştirme 1
< 20Hz
Hazırlık Gecikmesi (Maks.)
300 ms
Şok / Titreşim Yük
10...55 Hz / 1.0 mm / 30 g
Çalışma Sıcaklığı
0...+50°C
Sıcaklık Sapması
% 0.2 / K (Telafi Edilmemiş)
Bağlantı
Konnektör, M8 4 Pin
Bağlantı Kablosu
TK.../4
| Önizleme | Başlık | Kategori | Format |
|---|---|---|---|
|
US 08 M 100 G3-T4 | pdf (10.01 MB) |
