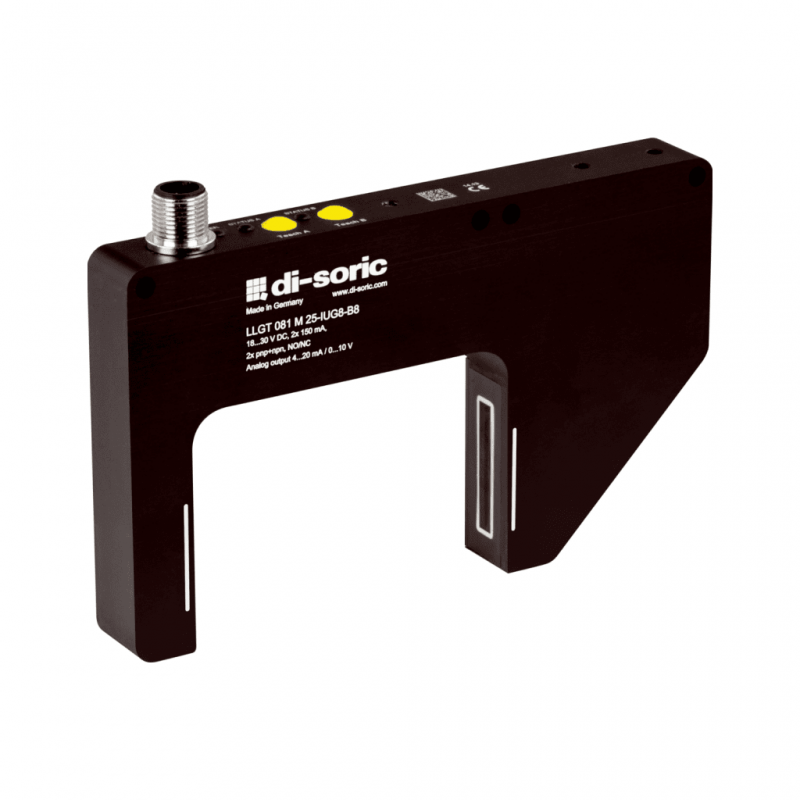

LLGT 081 M 25 IUG8-B8
Ürün Numarası: 207338
Analog çıkışlı çizgi lazer çatal ışık bariyeri, hassas kenar ölçümü ve çapların belirlenmesi için kullanılır. Bu ölçüm, yüksek çözünürlüklü çatal ışık bariyeri, boyutlardaki en küçük farklılıkları bile güvenilir bir şekilde yakalamak ve analiz etmek için kullanılabilir.
- Akım / Voltaj çıkışı değiştirilebilir
- Öğretme Butonları, Alanı ölçmek ve Anahtarlama çıkışları için
- Tuş kilidi işlevli uzaktan öğretme seçeneği
- Çıkışları pencere modu ile değiştirme
- Geniş ölçüm alanı
- Sağlam metal gövde
Besleme Gerilimi
18...30 V DC
Yüksüz Akım (Maks.)
70 mA (24 V DC)
İzolasyon Gerilimi Dayanıklılığı
500 V
Çatal Derinliği
55 mm
Boyutlar
150X90X18 mm
Gövde Malzemesi
Alüminyum (Siyah Eloksal)
Malzemeler
Düz Cam (Koruma Optiği)
Koruma Sınıfı
III, Koruyucu Düşük Voltajda Çalışma
Çalışma Prensibi
Optik
Değerlendirme
Dijital / Analog
Tasarım
Çatal
Anahtarlama Çıkışı
Push-pull (2X) 150 mA NO/NC Değiştirilebilir
Gerilim Düşümü (Maks.)
2.0 V
Analog Çıkış
0...10 V - 4...20 mA
İzin Verilen Empedans
> 1 kΩ - < 0.5 kΩ
Işık Kaynağı
Lazer
Lazer Sınıfı
1 (IEC 60825-1)
Işık Kaynağı (Renk)
Kırmızı
Dalga Boyu
650 nm
Modülasyon
Tetiklemeli
Ortam Işığına Karşı Dayanıklılık
5 kLx
Çatal Aralığı
80 mm
Çözünürlük
Ø 0.02 mm
Analog Çıkış Çözünürlüğü
0.02 mm
Tespit Edilebilen En Küçük Nesne
Ø 0.5 mm (Anahtarlama Çıkışı)
Ölçüm Aralığı
25 mm
Anahtarlama Histerezisi (Maks.)
0.1 mm
Doğrusallık Hatası
± % 0.3
Hassasiyet Ayarı
Öğretme Butonu - Uzaktan Öğretme
Gösterge
LED Yeşil - Çalışma Sarı - Anahtarlama Çıkışı
Frekans Değiştirme
200Hz
Çalışma Sıcaklığı
+5...+45°C
Koruma
IP67
Bağlantı
Konnektör M12 8 Pin
Bağlantı Kablosu
VK.../8
